1. Acquérir les données d'altitude de mon QTH selon le premier exemple
2. Aller au Site web de MapQuest
Entrez la Latitude 45.25 et la Longitude -72.35 dans la zone "Map a lat/long coordinate using decimal values"
Utiliser le bouton "Customize" pour élargir l'image à son maximum (499x500)

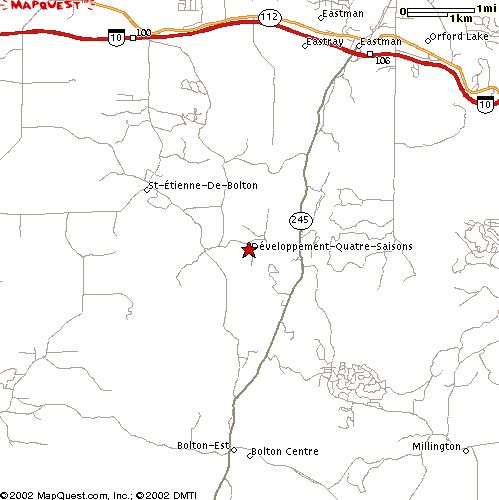

Une fois terminé, choisir le zoom qui donnera le résultat suivant:
avec le bouton droit de la souris, cliquer sur l'image et enregistrer sur le disque local
2. Ouvrir la même image avec Radio Mobile
La mesure de la largeur en pixels de la légende 1km donne 42 pixels
La dimension verticale de l'image est 1km/42*500 = 11.9 km

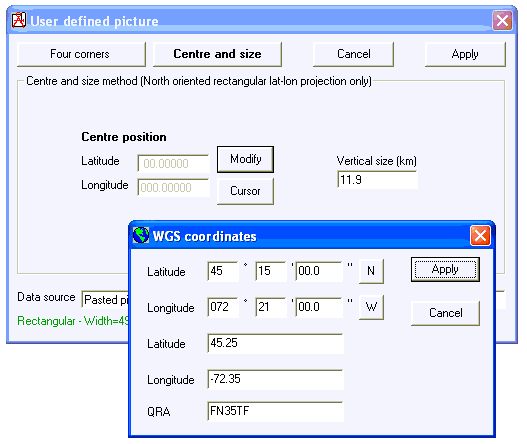

Utiliser "Propriétés de l'image" et entrer les valeurs suivantes:
Ne pas oublier d'enregistrer l'image pour créer le fichier ".dat"
3. Ajuster la carte au format de l'image

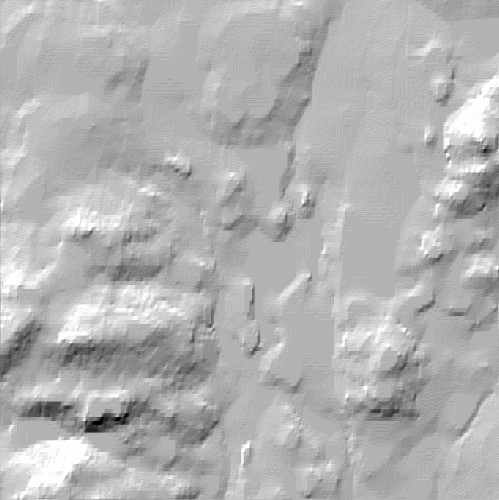

dans le menu "Edition" et ajuster avec "Propriétés de l'image" pour obtenir l'image de carte suivante:
4. Mélanger les images

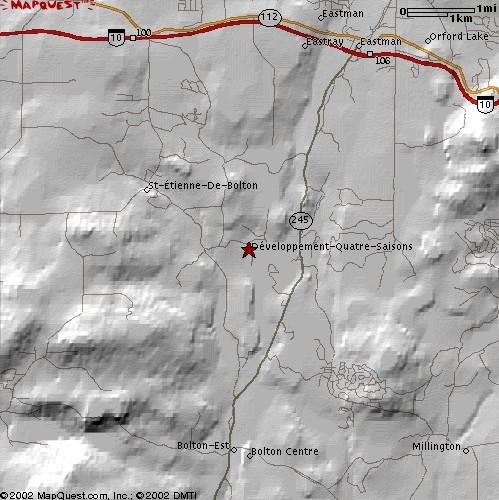

(en les multipliant) dans le menu "Edition", avec l'image de MapQuest comme source et l'image de la carte comme destination pour produire le résultat suivant:
